实例讲解人防电气预留预埋

筑龙电气  · 科技自媒体 互联网安全  · 4 天前

主要观点总结

本文主要介绍了电气设备安装、线路敷设的相关要求和做法，包括配电箱、控制箱的安装位置、电器设备的选择、线路穿越人防围护结构的处理方式、防爆波电缆井的设置等。

关键观点总结

关键观点1: 电气设备安装要求

配电箱、控制箱应采用明装，不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上暗装。防空地下室内安装的电器设备应采用无油、防潮设备。

关键观点2: 信号装置设置

在值班室、战时风机房等地方设置显示三种通风方式的音响、灯光信号。人防通风方式信号控制箱、信号箱以及防爆呼唤按钮的安装位置有明确的要求。

关键观点3: 线路敷设要求

人防地下室配线管穿越人防围护结构时，应采用镀锌钢管且进行防护密闭或密闭处理。暗管敷设穿越时应设过线盒，过线盒穿线后应进行密闭封堵。电缆桥架不得直接穿过临空墙、防护密闭隔墙等，如必须穿过应改为穿预留镀锌钢管敷设。

关键观点4: 电气套管预留与安装注意事项

在各个防空地下室的出入口和连通口应预留热镀锌钢管，并对短管进行固定。密闭肋与密闭穿墙管的结合部应满焊，电气套管两端应高出完成面50mm。此外，施工要点还包括防爆波电缆井的设置、防护密闭措施的实施等。


正文

来源：机电人脉
如有侵权，请联系删除

1、电气设备安装

1）各种配电箱、控制箱均不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上暗装，应采用明装。防空地下室内安装的断路器等电器设备，应采用无油、防潮设备。

2）在值班室、战时风机房、人员出入口最里一道密闭门的内侧，设显示三种通风方式的音响、灯光信号，出入口防护密闭门的外侧设有防护能力的呼叫音响按钮。

人防通风方式信号控制箱底边距地1.5米明装，信号箱底边距地2.2米明装，防爆呼唤按钮中心距地1.4米安装。

人防通风方式信号箱设置


2、线路敷设

1）人防地下室配线管穿越外墙、临空墙、防护密闭隔墙、密闭隔墙时均采用镀锌钢管且采用防护密闭或密闭处理。

1.暗管敷设穿越人防围护结构时，应在两侧设置过线盒（防护密闭盒），盒内不得有接线头。
2.过线盒穿线后应进行密闭封堵，并加盖板(盖板厚度不小于3mm)

2）电缆桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔墙，当必须穿过时应改为穿预留镀锌钢管敷设，一根电缆一根管。并应符合防护密闭要求。镀锌钢管壁厚不小于3.0mm.

下图适用于穿墙电缆根数不多，单层穿越做法。

下图适用于穿墙电缆根数多，需分层穿越。

3）人防口部预埋电气套管（平时不穿线）

在各个防空地下室出入口和连通口的防护密闭门框墙、密闭门框墙上均应预留2x5∅65的热镀锌钢管；预留钢管及备用管的管材应选用热镀锌钢管，管壁厚度不小于3mm，并应符合防护密闭要求（防空地下室电气设备安装图集：07FD02-23）

密闭穿墙管、密闭肋制作详图

电气平面示意图

注：在门框墙上预埋2x5∅65的热镀锌钢管，并对其进行防护密闭处理或密闭处理

现场安装注意
1、预埋短管应与结构钢筋焊接固定牢靠；标高、水平尺寸严格按图施工
2、密闭肋厚度为4mm，与密闭穿墙管的结合部应满焊；
3、电气套管两端应高出完成面50mm。

4）电气线管防护密闭封堵做法：

注：1.核6级、核6B级、常6级人防工程的电气管线不需设置抗力片防护，仅需做密闭封堵。2.密闭封堵材料可根据实际情况选用环氧树脂、密闭防火胶泥、白布带粘聚醋酸乙烯逐根填入、油麻缠绕封堵。

5）由室外地下进出防空地下室的强弱电线路，应分别设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外侧，应预埋备用管并应采取防护密闭措施。

防爆波井示意图

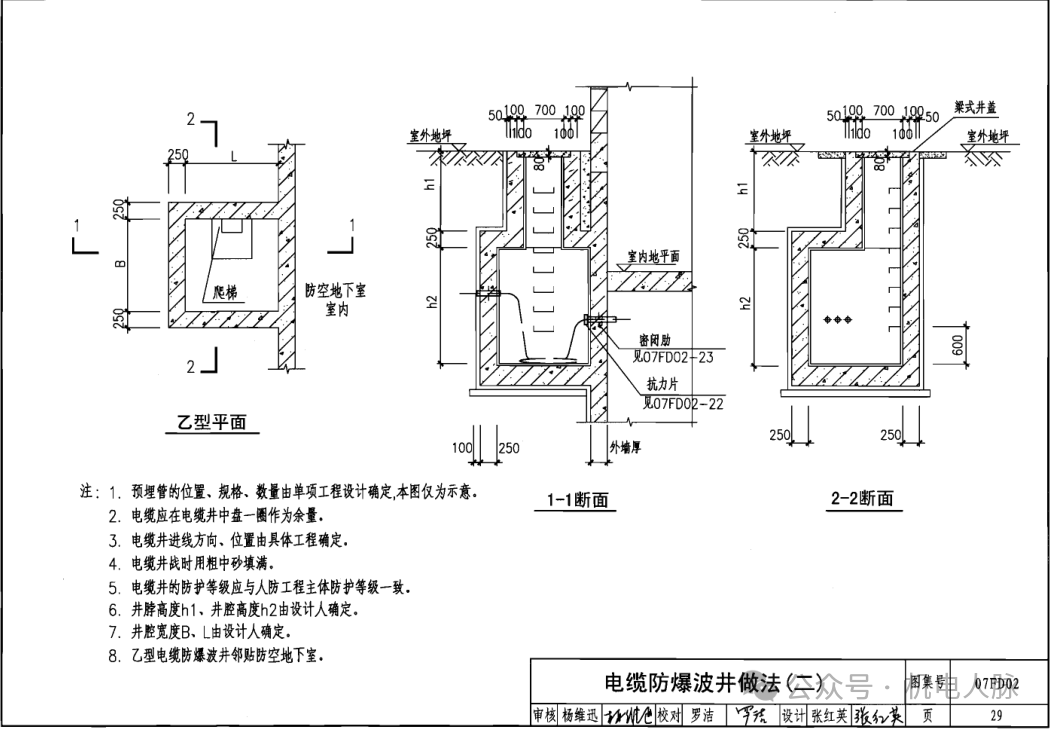

防爆波井做法 07FD02-29

6）施工注意要点

1.管材必须符合规范及标准要求；
2.检查穿墙管的轴线位置和标高后，将其与周围钢筋点焊牢固；
3.管子的中心线应与墙面垂直；
4.在砼浇注时，应有专人负责看护防止移动。管周围砼要振捣密实。
▼
